活动2 传感器的认识
计算机技术信息技术的三大支柱是测控技术、通信技术和计算机技术,而传感器技术是测控技术的基础。
传感器的定义:能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置,通常由敏感元件和转换元件组成。
传感器狭义的定义:能把外界非电信息量转换成电量输出的器件。
传感器的组成:

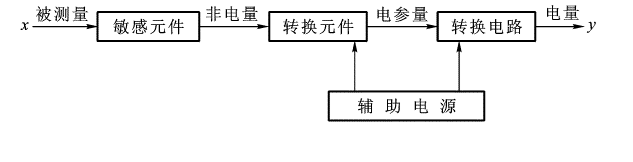

传感器组成框图如图所示:
敏感元件
能直接感受被测量(一般为非电量),并输出与被测量成确定关系的其他物理量(其中包括电量)的元件。
转换元件(也称传感元件)
将敏感元件的输出量转换成电量后再输出。
转换电路
将转换元件输出的电参量转换成电压、电流或频率量的电路。
辅助电源
用于提供传感器正常工作能源的电源。主要是指那些需要电源才能工作的转换电路和转换元件。
传感器的分类

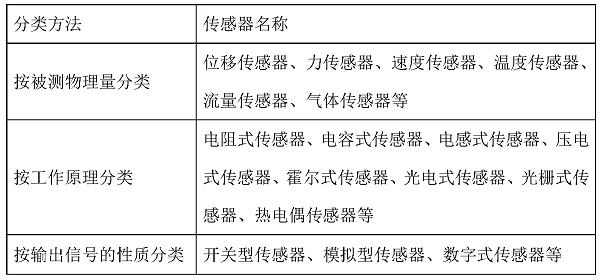

比较常见的分类方法如表所示。
传感器选用的基本原则
灵敏度的选择
通常传感器的灵敏度越高越好,因为这样有利于信号处理。但要注意的是,传感器的灵敏度高,与被测量无关的外界噪声也容易混入,也会被放大系统放大,影响测量精度。
线性范围的选择
传感器的线性范围越宽,则其量程越大。当传感器的种类确定以后首先要看其量程是否满足要求。
当所要求测量精度比较低时,在一定的范围内,可将非线性误差较小的传感器近似看作线性的,这会给测量带来极大的方便。
在确定量程时,还应考虑到输入量可能发生的瞬间突变导致的过载量。
稳定性
稳定性是传感器能保持长时间稳定不变的能力。
影响传感器长期稳定性的因素除传感器本身结构外,主要是传感器的使用环境。
精度
传感器的精度越高,其价格越昂贵,因此,传感器的精度只要满足整个测量系统的精度要求就可以,不必选得过高。
频率响应特性
传感器的频率响应特性决定了被测量的频率范围,必须在允许频率范围内保持不失真的测量条件,实际上传感器的响应总有—定延迟,希望延迟时间越短越好。
