活动1 变频器的认识(参考辅助资料完成学习)
了解交流异步电动机的调速方法。
根据交流电动机转速公式:
可知要改变交流电动机的转速可有三种方式:改变电源频率、改变电动机磁极对数、改变转差率。
变频器就是利用电力半导体器件的通断作用将固定电压、频率的交流电变换为频率、电压都连续可调的交流电的装置,主要用于对异步电动机的调速控制,它与电动机之间连接框图如图所示:
现在使用的变频器主电路大多数为交-直-交电压型变频器,它整流器、中间电路和逆变器组成,而对逆变器的控制主要采用 控制、矢量控制和直接转矩控制三种方式。变频器的组成方框图如图所示:

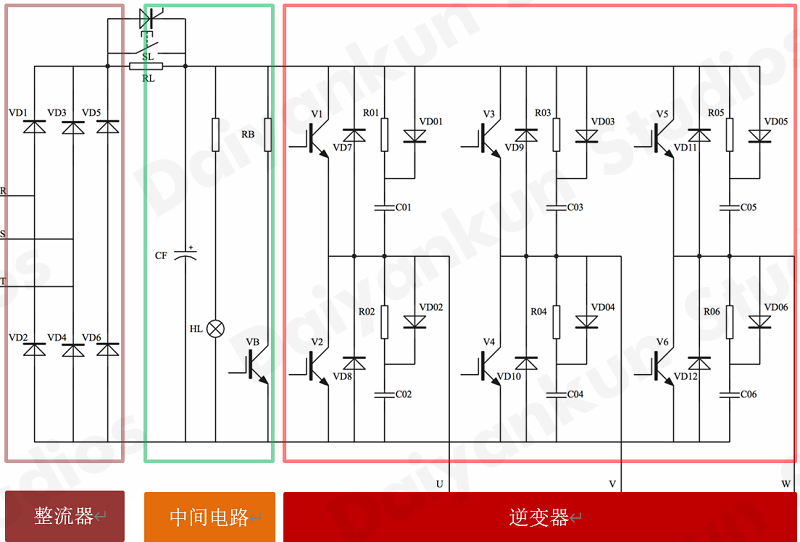

交-直-交电压型变频器典型主电路如图所示:

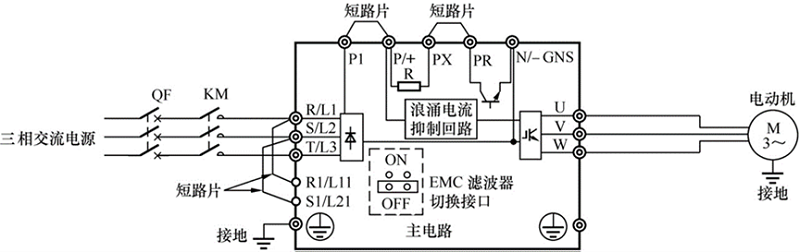

掌握变频器的接线方法。
变频器三相电源进线端(R/S/T)与出线端(U/V/W)的连接线绝对不允许接反,否则将损坏变频器!
掌握变频器的运行方式
掌握变频器的基本参数的设置
