SIEMENS S7-200 SMART PLC学习网页(基础)
云南省电子信息高级技工学校---电气工程技术中心
返回上一页
活动1 SMART定时器和计数器的使用(参考辅助资料中的相关内容进行学习)
定时器的使用
采用定时器和其他编程软元件完成下面的控制任务:
按下启动按钮SB1,指示灯亮3S,3S后熄灭,熄灭的时间是2S,之后再亮3S再灭2S如此反复,直到按下停止按钮SB2,指示灯不再亮。
请你给出完成该任务的PLC外围接线图。
任务程序参考与说明
定时器的编号

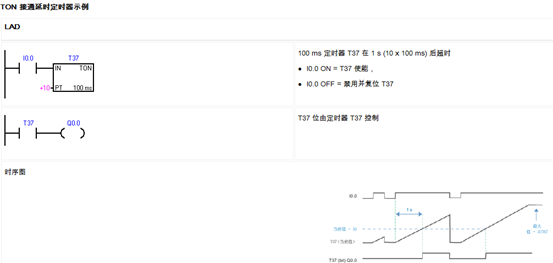

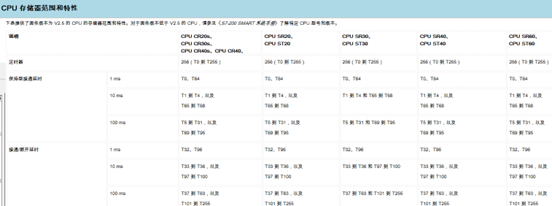

从图中可以看出,定时器的编号与它的类型和精度有关系,不同的CPU定时器的多少也会不一样,要注意对照CPU型号使用定时器。 我们的任务没有要求精度,能够区分出秒就可以,我们选择通电延时型,100ms的T37—T63。
定时器编程
查看帮助和听老师讲解学习定时器的使用
掌握定时器的编号,精度(分辨率)和定时值的设定,以及定时器触点的使用。

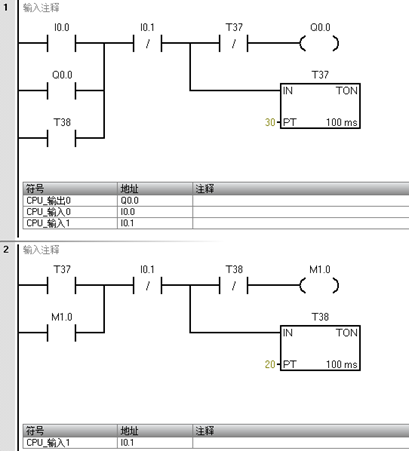

请你在熟悉理解2的基础上编写程序,完成该任务,总结定时器的使用(分析给出的程序,并适学会编写出新的功能相同的程序):
计数器的使用
使用定时器、计数器完成下面的任务:
按下启动按钮SB1,指示灯亮3S,3S后熄灭,熄灭的时间是2S,之后再亮3S再灭2S如此反复5次后,第5次指示灯熄灭后不再循环,按下复位按钮SB2后再次按下SB1可以让指示灯亮、灭5次。
计数器的基本使用

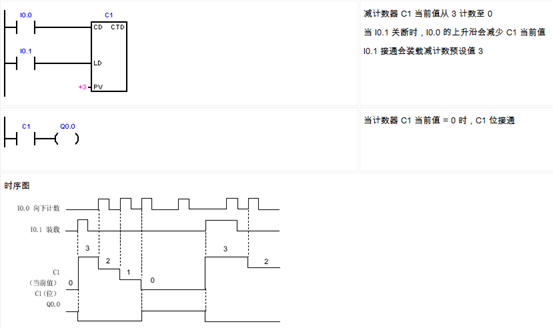

请你查看帮助并结合老师的讲解学会加、减、加减计数器的使用。

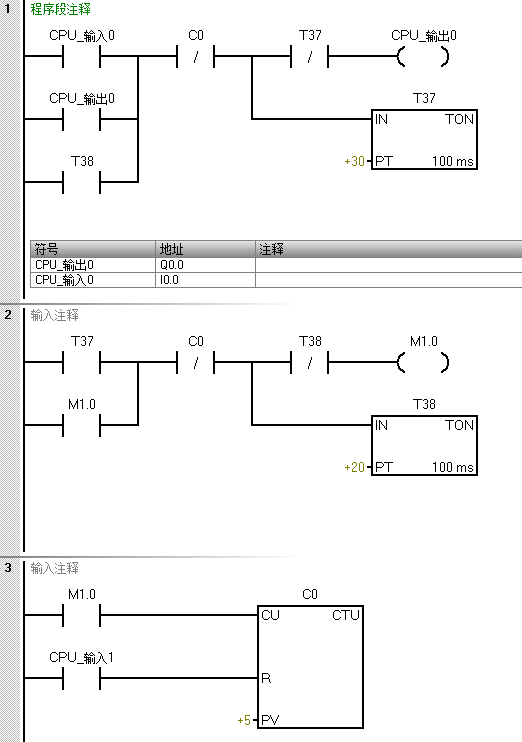

参考并分析学习给出的任务程序,改用减计数器完成任务。
