SIEMENS S7-200 SMART PLC学习网页（基础）

---

返回上一页

---

活动1 STEP 7-Micro/WIN SMART 软件的基本使用

• STEP 7-Micro/WIN SMART 编程软件的打开和工程的保存
1. 编程软件的打开
Windows 键—— Siemens Automation ——STEP 7 Micro/WIN SMART打开，也可以快捷方式直接打开，或者找到项目目录双击项目打开。

1. 项目的保存
2. 快捷方式保存
3. 打开和保存最近的项目

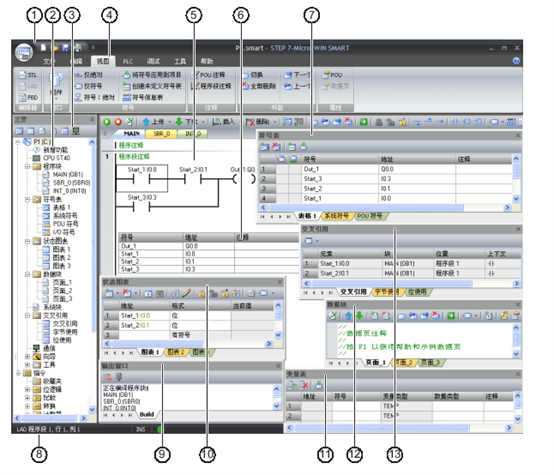

• 编程软件界面的认识


1. 快速访问工具栏
2. 项目树
3. 导航栏
4. 菜单
5. 程序编辑器
6. 符号信息表
7. 符号表
8. 状态栏
9. 输出窗口
10. 状态图表
11. 变量表
12. 数据块
13. 交叉引用
• CPU的修改

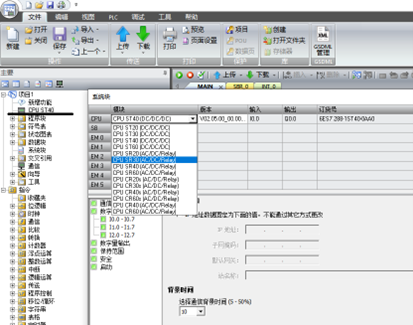

根据实际PLC的CPU型号在软件中进行设置

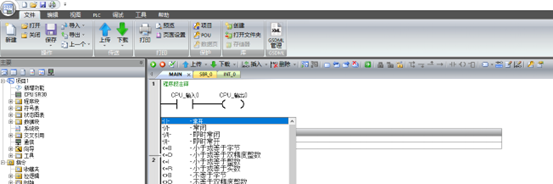

• 程序编写


• 程序编译


• 程序下载
1. 连接PLC
如果左下角显示如下：

说明项目没有连接PLC，需要查找连接PLC，方法如下：

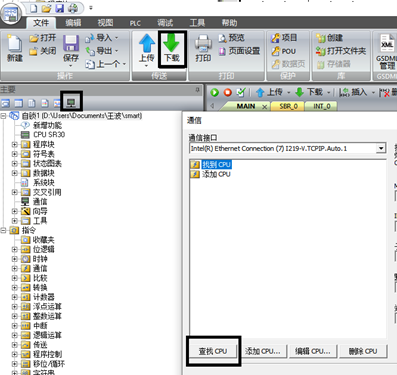

1. 打开通信或下载

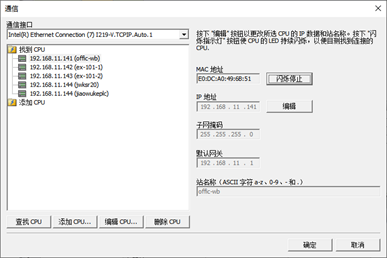

2. 查找PLC

如果查找不到PLC要检查网络情况，看PLC是否通电，是否联网，交换机是否通电，电脑是否正确与交换机连接等。

3. 确认PLC

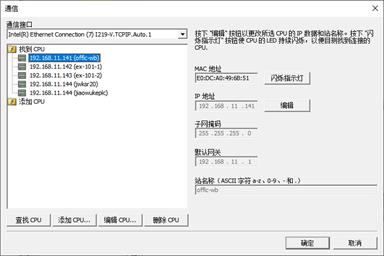

让PLC等闪烁以确定是要找的PLC，同时可以核对MAC地址确定要下载程序的PLC。

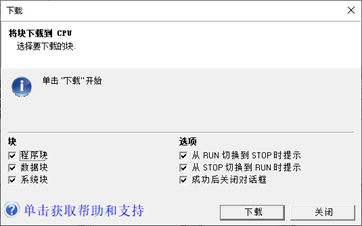

4. 下载程序


5. 运行PLC

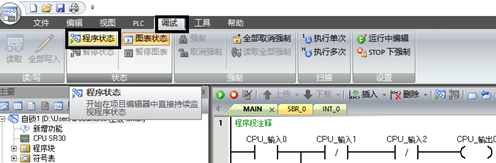

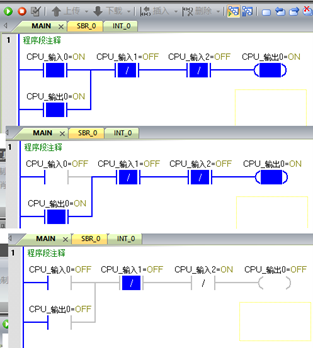

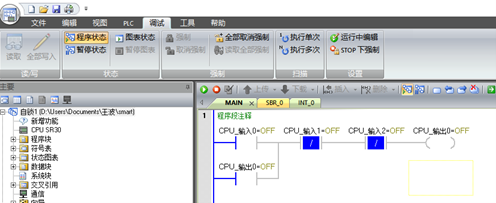

6. 监视和调试程序

---
