变频器实验加分题(一)
采用S7-200 Smart PLC 与 E740变频器完成某生产设备控制要求。
控制要求具体如下:
- (此项后期在变频器上可以修改为其他参数)变频器加速时间为8秒,减速时间为6秒;
- 按下启动按钮后,电动机以35Hz正转运行3秒;然后以10Hz反转运行6秒后停止;
- 延时3秒后,电动机以20Hz反转运行3秒,然后停止2秒;
- 电动机以50Hz正转运行2秒,然后以5Hz运行6秒,然后停止。
- 在电动机运行时按下停止按钮,(停止状态指示灯点亮)电动机必须以当前运行的反方向以8Hz运行3秒后停止(停止状态指示灯熄灭);在电动机停止时按下停止按钮则直接停止。
电动机以设定频率的运行时间必须准确,调整变频器加减速时间不会影响电动机以设定频率的运行时间。
指示灯要求:正转指示灯,反转指示灯,停止状态指示灯,计时指示灯(亮0.5秒,灭0.5秒)。
计时指示灯是用来反应电动机运行时间的准确性,例如:在第2步中,电动机以35Hz正转运行3秒,那么计时指示灯就是在电动机到达35Hz运行3秒时,闪烁3次;以10Hz反转运行6秒,则运行指示灯就是在电动机以10Hz运行时闪烁了6次,以此类推。电动机停止时不闪烁。

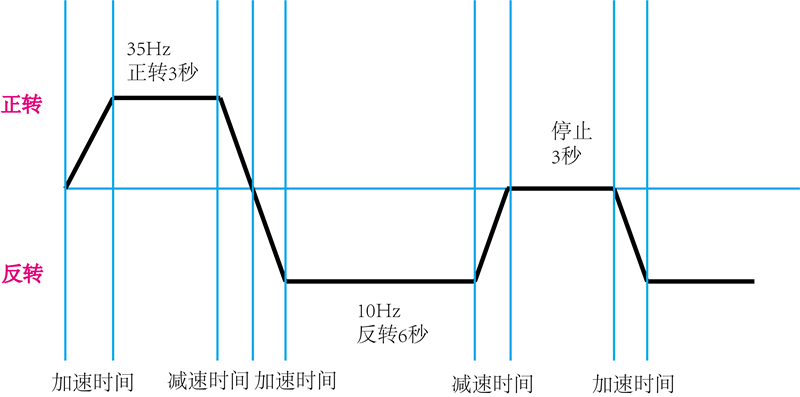

运行时序示例:
