学习要求2：简单气动回路仿真及应用

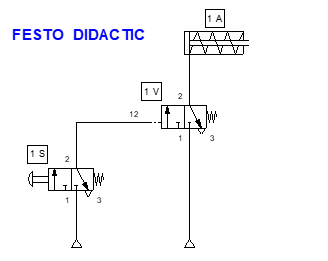

• 使用Festo仿真软件画出下图并观察其动作，分析控制原理。


• 按要求设计气动控制系统
1. 设计一个手动控制单作用气缸伸缩的最小控制系统。
2. 设计一个手动控制双作用气缸伸缩的最小控制系统。
3. 设计一个手动的气动控制，要求如下：
1. 采用单向作用气缸。
2. 利用手动换向阀控制。
3. 活塞杆伸出和缩回都是由手动控制。
4. 活塞杆伸出到位后即使松开手，也不会缩回，必须操作换向阀后才能缩回。
5. 活塞杆的运动速度可以调节。
4. 设计一个气动控制线路，要求如下：
1. 采用双向作用气缸。
2. 利用机械换向阀控制。
3. 活塞杆伸出和缩回都是自动往复控制。
4. 活塞杆运动速度可以调节。
5. 设计一个手动的气动控制，要求如下：
1. 打开手动换向阀后，第一个气缸伸出，到位后，第二个气缸自动伸出。
2. 关闭手动换向阀后，第一个气缸缩回，到位后，第二个气缸自动缩回。
3. 两个气缸均可实现慢进快退。

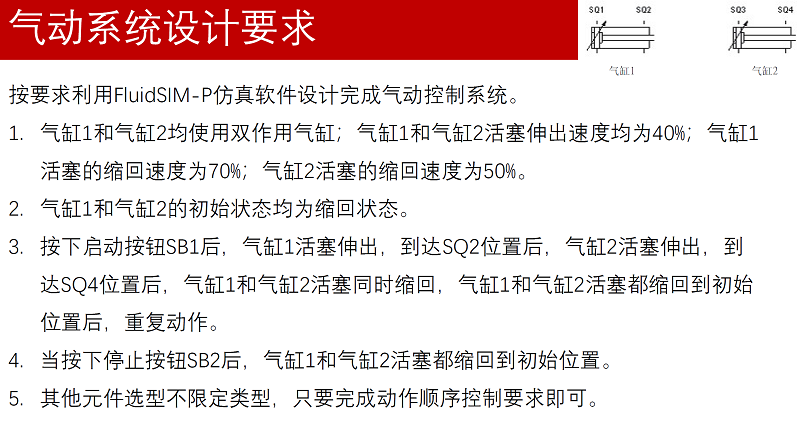

6. 按下图要求设计气动控制系统

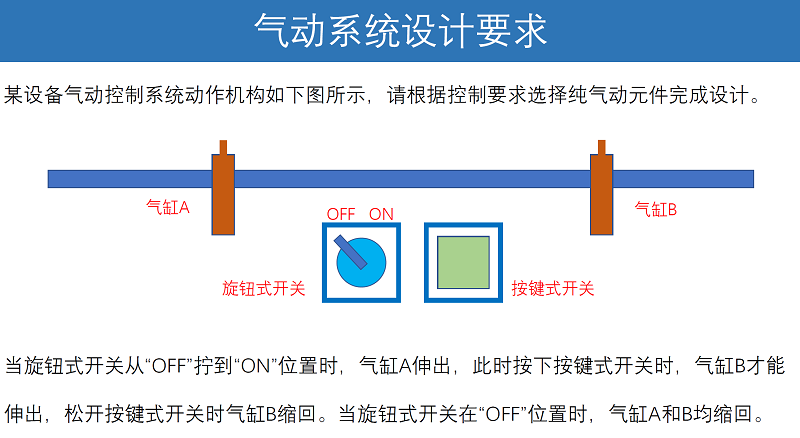

7. 按下图要求设计气动控制系统

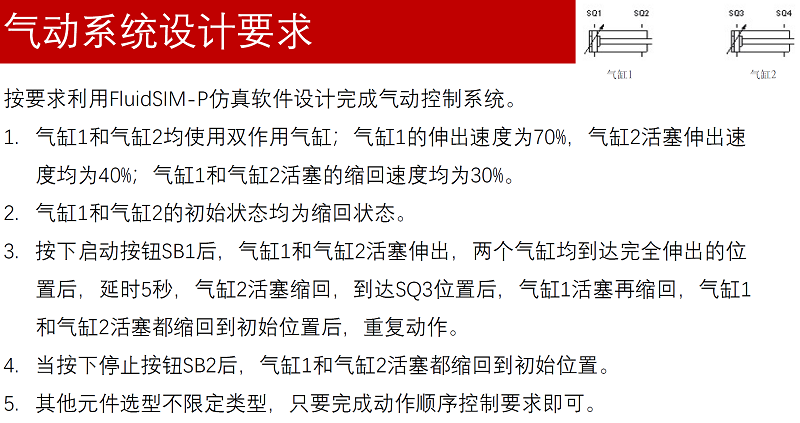

8. 按下图要求设计气动控制系统

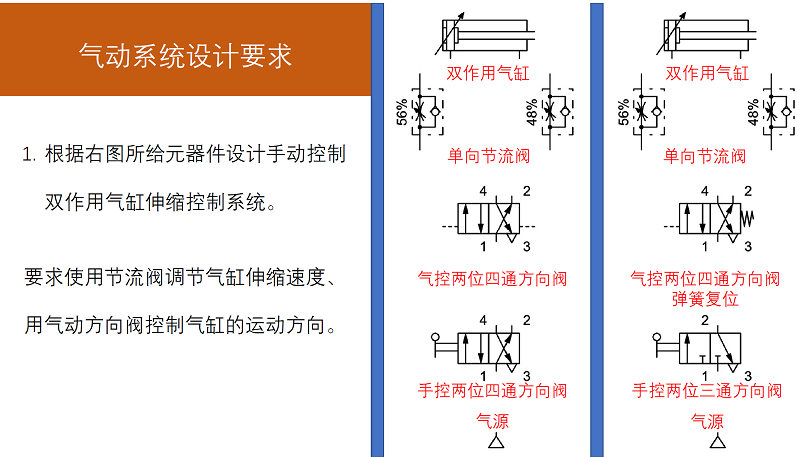

9. 按下图要求设计气动控制系统

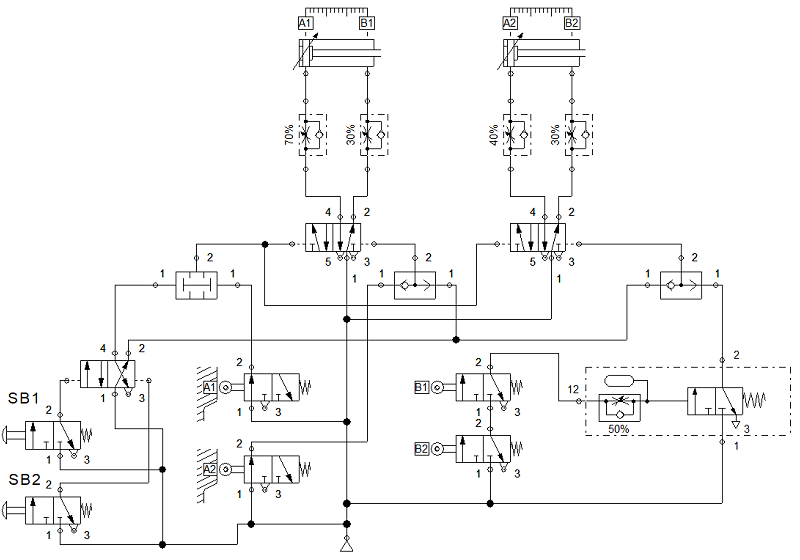

全气动设计参考图：

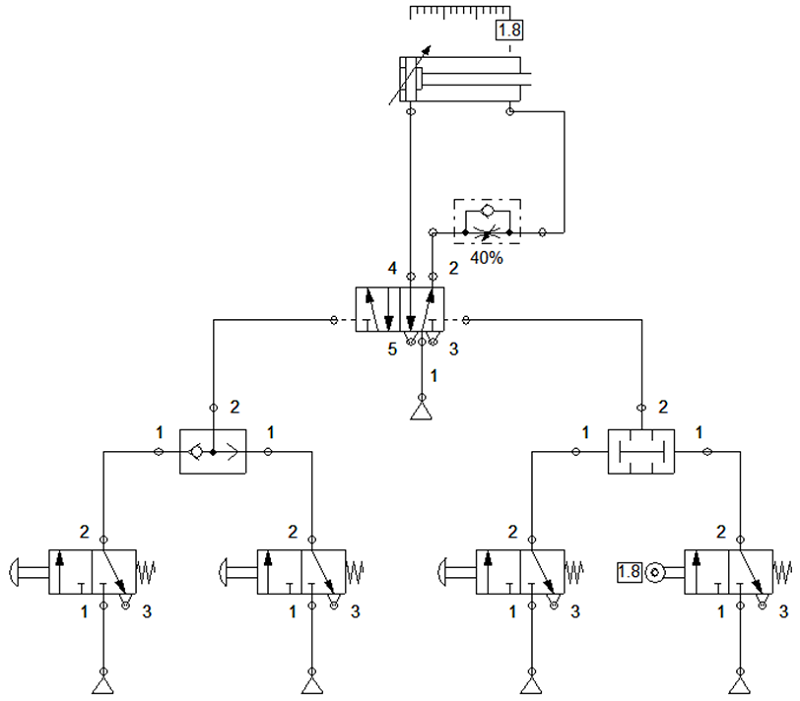

10. 按图施工全气动逻辑控制线路，了解工作原理：

---
