学习要求7:空气处理组件

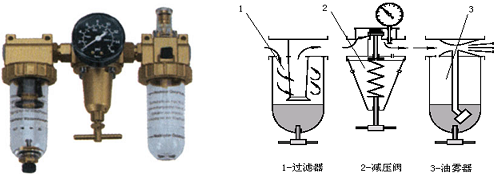

气动三大件或称气动三联件(FRL)
过滤器、减压阀、油雾器。

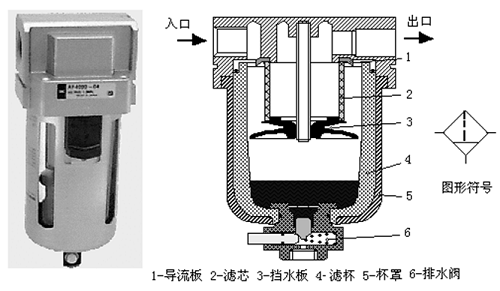

空气过滤器(Filter)
作用是滤除压缩空气中的水分、油滴和杂质,以达到气动系统所要求的净化程度,属二次过滤器。

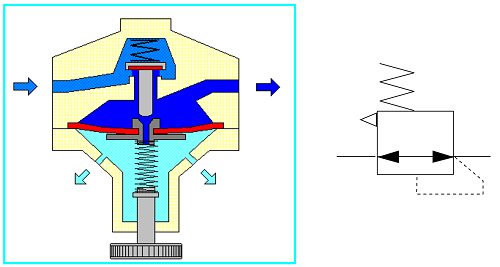

减压阀(Regulator)
减压阀是出口侧压力可调(但低于入口侧压力),并能保持出口侧压力稳定的压力控制阀。

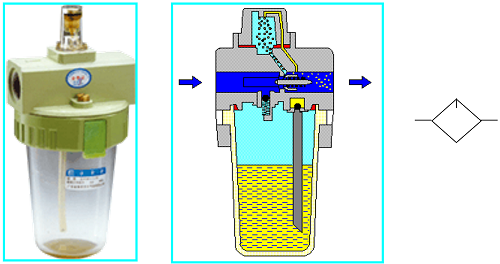

油雾器(Lubricator)
以压缩空气为动力,将润滑油喷射成雾状并混合于压缩空气中,使其随气流进入需要润滑的部件,达到润滑的目的。

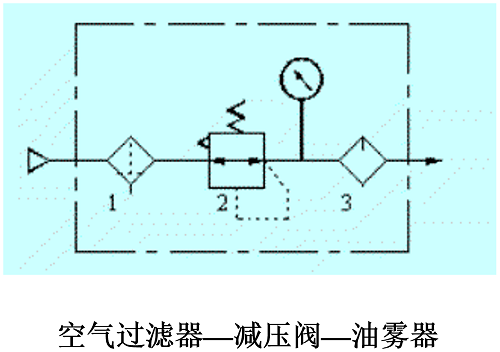

气动三大件安装顺序

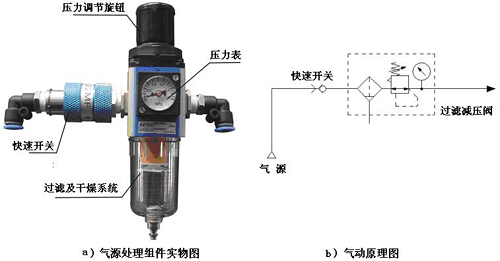

气动二联件
