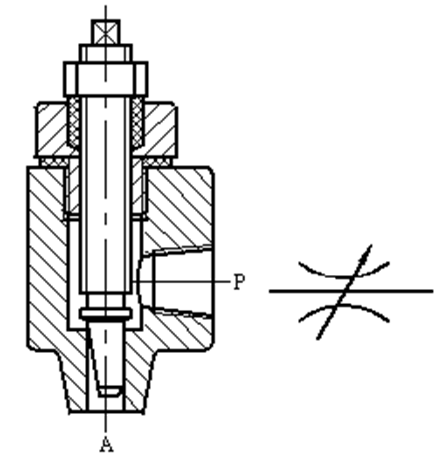

学习要求6:节流阀
气流径P口输入,通过节流口的节流作用后经A口输出。

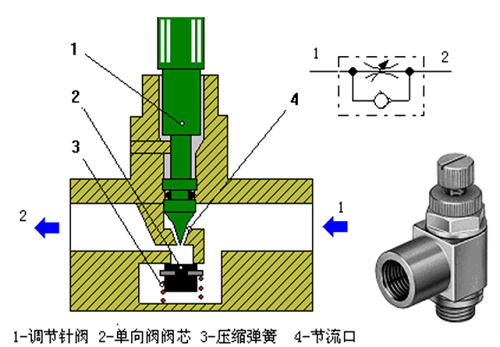

单向节流阀
当气流从1口进入,单向阀被顶在阀座上,空气只能从节流口流向出口2,流量被节流阀节流口的大小所限制,调节螺钉可以调节节流面积。当空气从2口进入时,推开单向阀自由流到1口,不受节流阀限制。

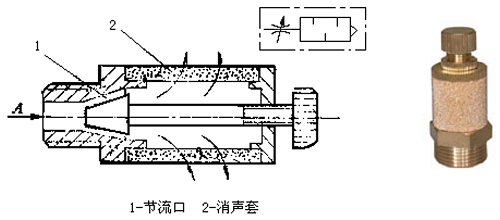

排气节流阀
排气节流阀的节流原理和节流阀一样,也是靠调节通流面积来调节阀的流量的。它们的区别是,节流阀通常是安装在系统中调节气流的流量,而排气节流阀由节流阀和消声器组成只能安装在排气口处,调节排入大气的流量,以此来调节执行机构的运动速度。
气流从A口进入阀内,由节流口1节流后经消声套2排出。因而它不仅能调节执行元件的运动速度,还能起到降低排气噪声的作用。
排气节流阀通常安装在换向阀的排气口处,与换向阀联用,起单向节流阀的作用。它实际上只不过是节流阀的一种特殊形式。由于其结构简单,安装方便,能简化回路,故应用日益广泛。
