学习要求4:双压阀(与门型梭阀)

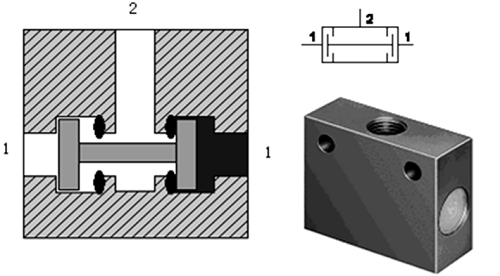

双压阀又称“与”门型梭阀。在气动逻辑回路中,它的作用相当于“与”门作用。
双压阀的工作原理

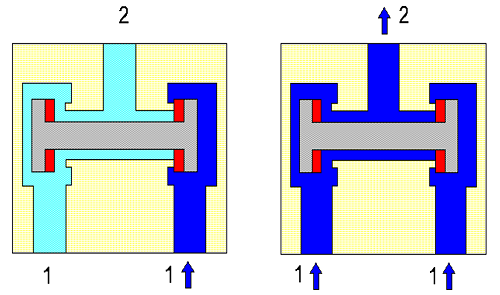

该阀有两个输入口1和一个输出口2。这种阀具有“与”逻辑功能,若只有一个输入口有气信号,则输出口2没有气信号输出,只有当双压阀的两个输入口均有气信号,输出口2才有气信号输出。双压阀主要用于互锁控制、安全控制、检查功能或者逻辑操作。
双压阀的应用实例

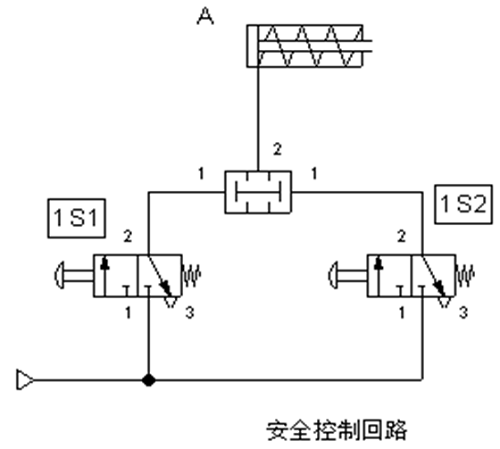

只有当两个按钮阀1S1和1S2都压下时,单作用气缸活塞杆才伸出。若二者中有一个不动作,则气缸活塞杆将回缩至初始位置。
