学习要求3:梭阀(或门型梭阀)

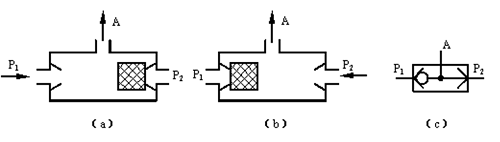

梭阀又称为双向控制阀相当于二个单向阀的组合。

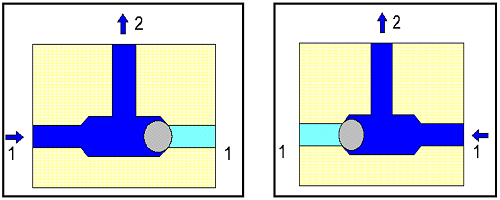

梭阀的工作原理
有两个输入信号口1和一个输出信号口2。若在 一个输入口上有气信号,则与该输入口相对的阀口就被关闭, 同时在输出口2上有气信号输出。这种阀具有“或”逻辑功能,即只要在任一输入口1上有气信号,在输出口2上就会有气信号输出。

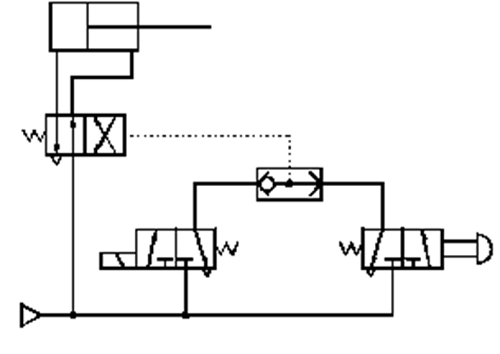

梭阀的应用实例
用两个手动按钮1S1和1S2操纵气缸进退。当驱动两个按钮阀中的任何一个动作时,双作用气缸活塞杆都伸出。只有同时松开两个按钮阀,气缸活塞杆才回缩。
当管接头等选用不当时,造成某通口的进气量或排气量非常小时,阀芯可能会换向不到位,造成路路通现象,必须防止。此外梭阀也可用于高低压转换回路。
