学习要求1:气动基础知识
气压传动概念
气压传动简称气动(Pneumatic),是以压缩空气为工作介质,进行动力传递和工程控制,驱动各种机械设备,实现生产过程机械化、自动化的一门技术。

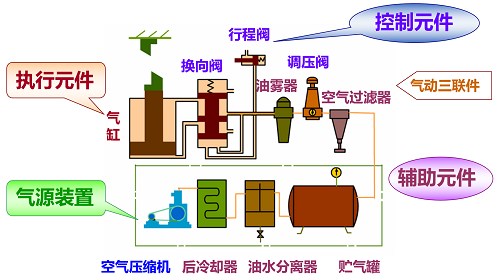

气动系统组成
气源装置
空气压缩机将原动机供给的机械能转化为空气的压力能;
气源净化设备用以降低压缩空气的温度,除去压缩空气中的水分、油分以及污染杂质等。
执行元件
功能:将压缩空气的压力能转变为机械能

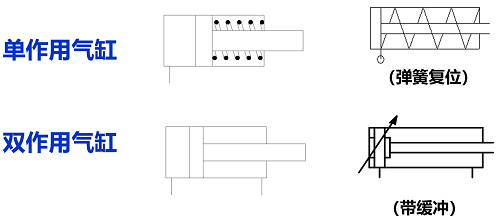

气缸:作往复直线运动
控制元件
功能:控制和调节压缩空气的压力、流量和流动方向等,以便使执行机构完成预定运动规律。
包括各种压力阀、方向阀、流量阀、行程开关、传感器、转换器和逻辑元件等。
辅助元件
使压缩空气净化、润滑、消声以及元件间连接所需要的一些装置。包括分水滤气器、油雾器、消声器以及各种管路附件等。
气压传动的特点
气体粘度小,管道阻力损失小,便于集中供气和远距离输送,使用安全,有过载保护能力;但工作压力低,动作稳定性差。

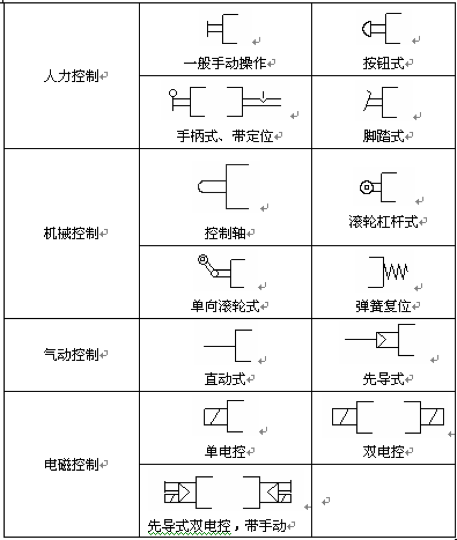

换向阀的控制方式图例

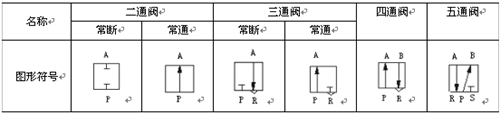

换向阀的通路

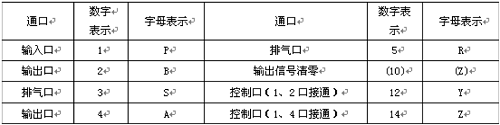

换向阀的通口代号

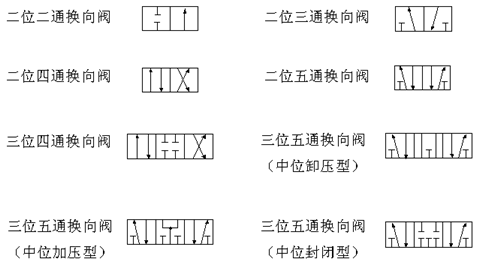

常用换向阀

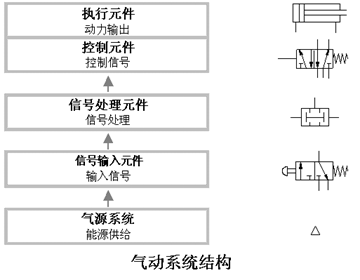

气动系统的结构

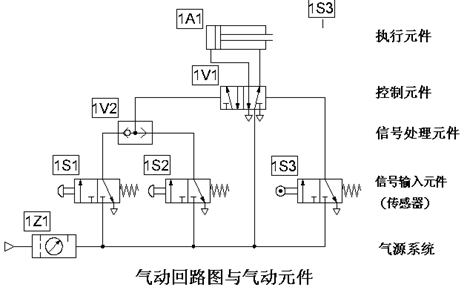

气动回路图与气动元件

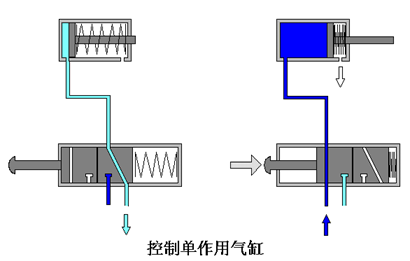

控制单作用气缸

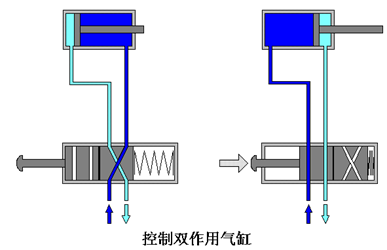

控制双作用气缸

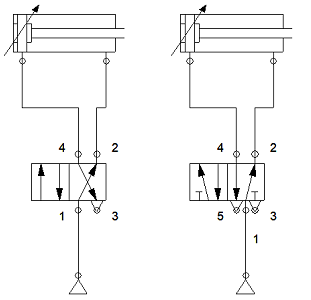

两位四通阀和两位五通阀有什么区别?
两位四通和两位五通在实现功能上是一致的,在应用上面有一些区别:
两位四通换向阀通常用在液压控制上面,以便收集油;而两位五通换向阀通常用在气动控制上面,压缩空气不用回收,可以随意排放。
两位四通换向阀通常使用于机械阀和手动阀;当采用电磁控制时,一般是采用五通阀结构,这是因为电磁力有限,所以需要在最小阀芯动作的情况下达成换向的要求,设计成五通阀结构比较容易实现阀芯小动作范围的换向。
两位五通电磁阀的两个排气孔意味着可以加装流量调节阀,控制气缸双向移动速度(开关速度分别可调)或降低排气噪声、减少气缸冲击震动。
举例:两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。 给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。

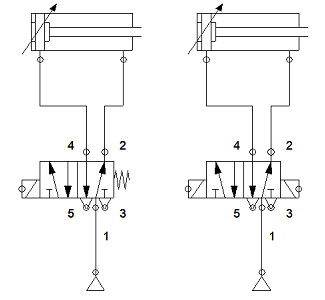

两位四通、两位五通又分单电控和双电控两种:
单电控与双电控有什么区别?
一个电磁阀只用一个电磁铁控制的叫单电控。滑阀位置与“通电”、“断电”相对应。
一个电磁阀用两个电磁铁控制的叫双电控。滑阀位置与最后某个电磁铁线圈得到过电信号对应。
单电控阀:线圈得电为一个状态(姑且称作状态“1”);线圈失电时,二位阀“自动”恢复为原始状态(“0”状态)。——注意:是失电时“自动”复位。
双线圈二位阀:‘’线圈一‘’得电,“线圈二”失电时,二位阀对应为“1”状态;“线圈二”得电,“线圈一”失电时,二位阀对应“0”状态,当二个线圈同时失电时,二位阀保持失电前的状态,——注意:“保持”原状态。没有“自动复位”的功能。
单电控没有“保持”功能,双电控没有“自动复位”功能。在不同的使用要求的场合,应选用不同控制特性的二位阀。(双线圈电磁阀中,不允许二个线圈同时得电,这可以在控制电路中加联锁进行限制。)
