学习要求3：S7-200 SMART PLC+三菱E700变频器+触摸屏实现水塔供水系统（选修）

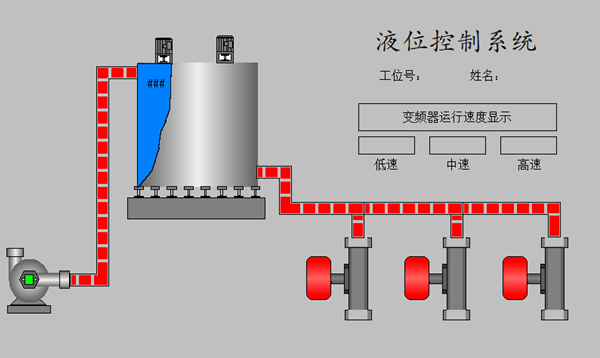

- 参考下图设计触摸屏界面：
- 按下列控制要求完成系统设计：
- 水位为0（最低水位）时，水泵启动；水位为100（最高水位）时，水泵停止。
- 进水管与出水管根据是否有液体流动显示液体流动的状态，水罐显示液位从低到高逐步上升。
- 当水位在0%~50%之间时，水泵高速50Hz运行。
- 当水位在50%~80%之间时，水泵中速30Hz运行。
- 当水位在80%~100%之间时，水泵低速10Hz运行。
- 进水速度：以低速为1时，中速为2，高速为3。
- 排水速度：排水阀门打开一个的速度为1，两个同时打开为2，三个同时打开为3。
- 用PLC通过变频器控制水泵的运行和速度。
