主要步骤提示：S7-200SMART PLC+三菱E700变频器+触摸屏实现水塔供水系统

• 设置变频器参数：
1. Pr.5为45Hz；
2. Pr.6为30Hz；
3. Pr.7为2秒；
4. Pr.8为2秒；
5. Pr.79为2（EXT外部端子控制模式）。

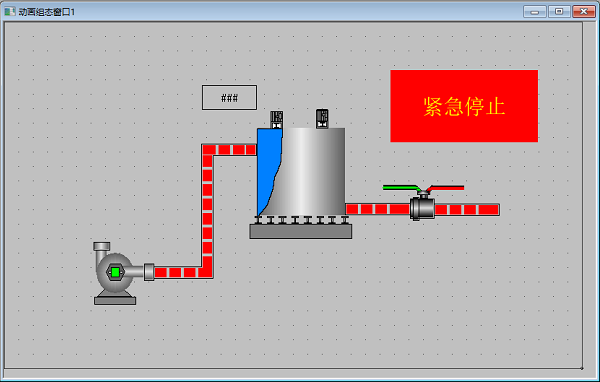

• 绘制触摸屏界面：

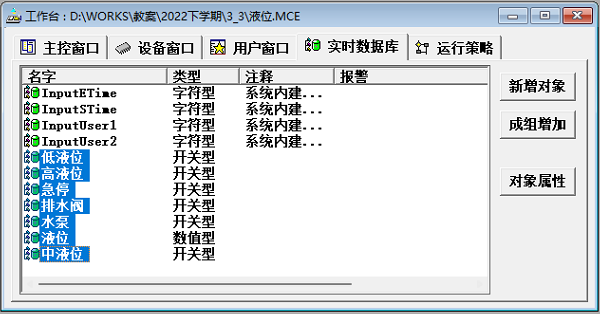

• 建立实时数据库：

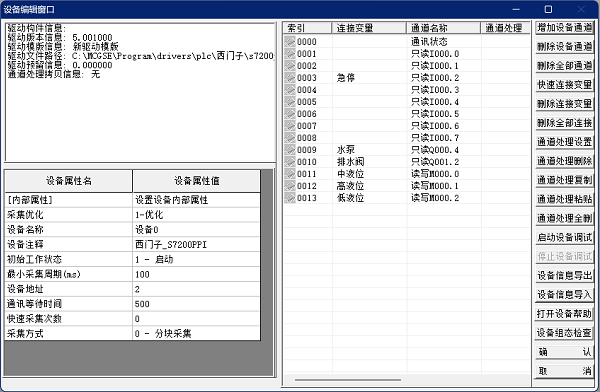

• 设置数据与通道连接：

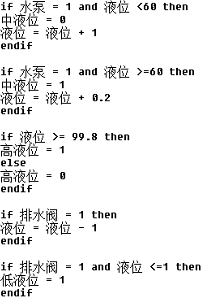

• 编写脚本程序


• 建立动画连接

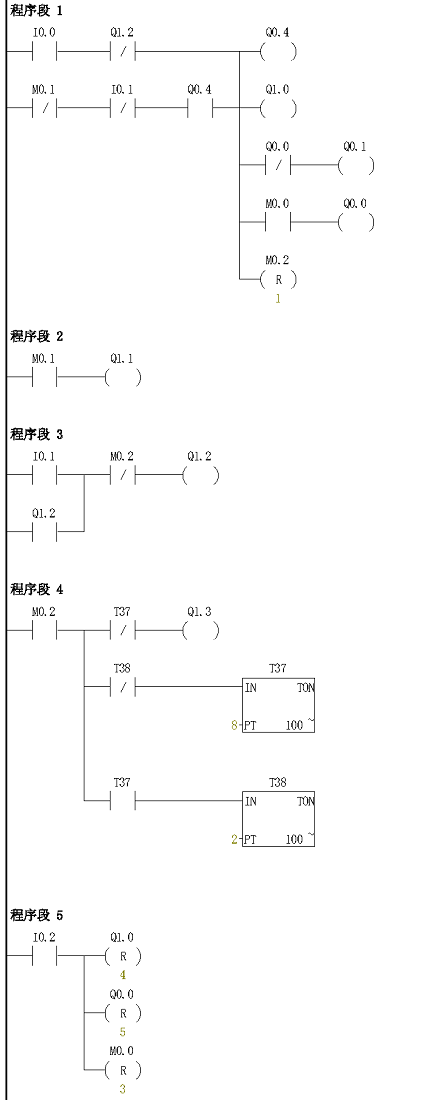

• 编写PLC程序：

---
