学习要求1:S7-200 SMART PLC+三菱E700变频器+触摸屏实现水塔供水系统
- 按下图将PLC、变频器、触摸屏进行接线:

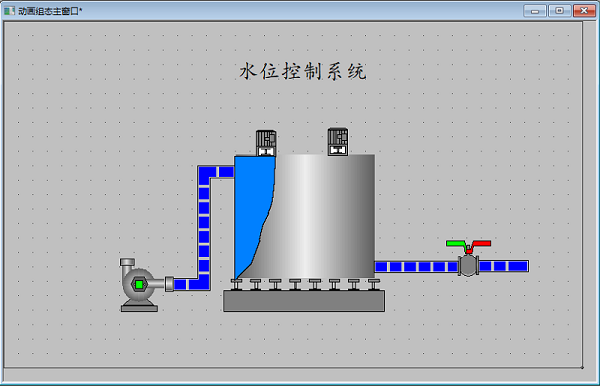

- 参考下图设计触摸屏界面:
- 按下列控制要求完成系统设计:
- 按下进水按钮SB1后,电动机以45Hz正转,触摸屏上水泵显示工作状态,指示灯EL1点亮;
- 进水管显示液体流动,水罐显示液位从低到高逐步上升;
- 当水位超过60%后,水泵切换到30Hz运行;
- 当水罐装满时,水泵自动停止,进水管液体停止流动,指示灯EL1熄灭,指示灯EL2点亮;
- 按下排水按钮SB2后,指示灯EL2熄灭,指示灯EL3点亮,出水管显示液体流动,水罐液面开始下降;
- 当水罐中的液位降低到0时,出水阀自动关闭,出水管液体停止流动,指示灯EL3熄灭,指示灯EL4以亮0.8秒,灭0.2秒间隔闪烁,直至再次按下进水按钮SB1;
- 任何时刻按下排水按钮SB2,都切换到排水程序;
- 任何时刻按下急停按钮SB3,立即停止程序,触摸屏上显示警告信息。
