学习要求3:脚本程序的编写及应用(实例2)(步骤及脚本仅供参考)

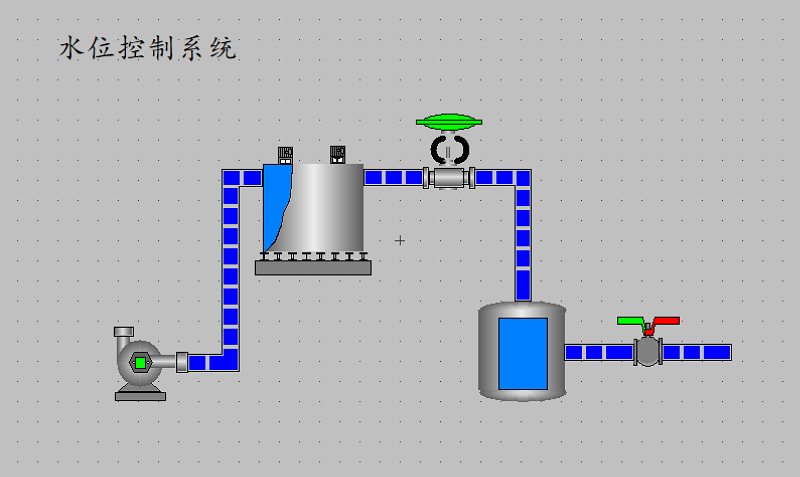

完成使用触摸屏控制的水位控制系统【详细步骤可参考MCGS嵌入版帮助系统-MCGS嵌入版快速入门-MCGS嵌入版工程实例详解】
绘制画面

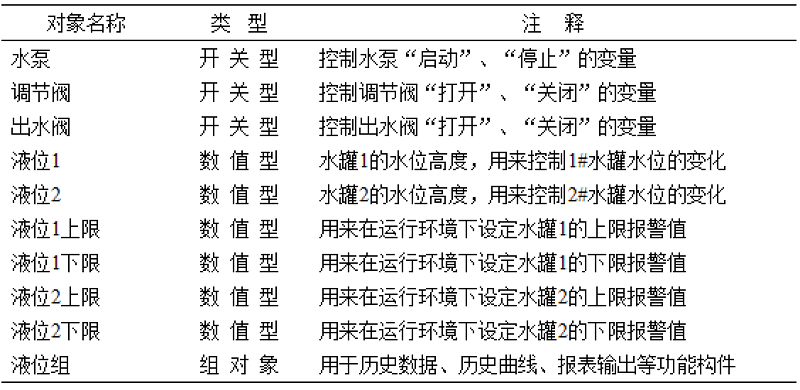

定义数据对象
动画连接
将用户窗口中图形对象与实时数据库中的数据对象建立相关性连接,并设置相应的动画属性。
设备连接
模拟设备是供用户调试工程的虚拟的设备。该构件可以产生标准的正弦波,方波,三角波,锯齿波信号。其幅值和周期都可以任意设置。我们通过模拟设备的连接,可以使动画不需要手动操作,自动运行起来。

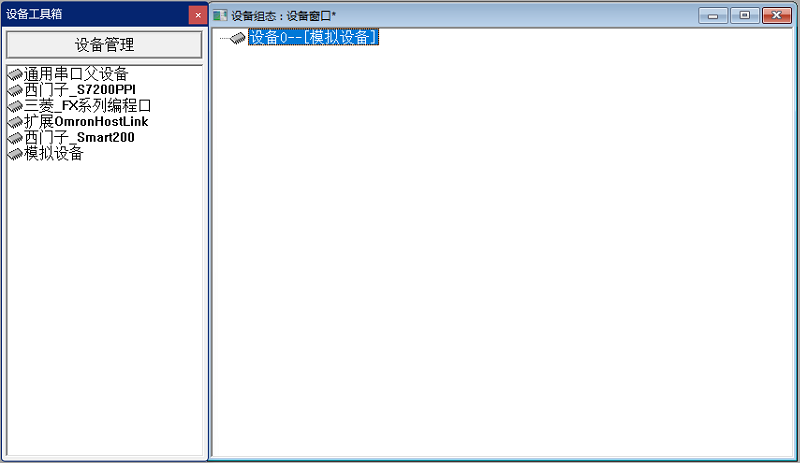

【添加模拟设备】

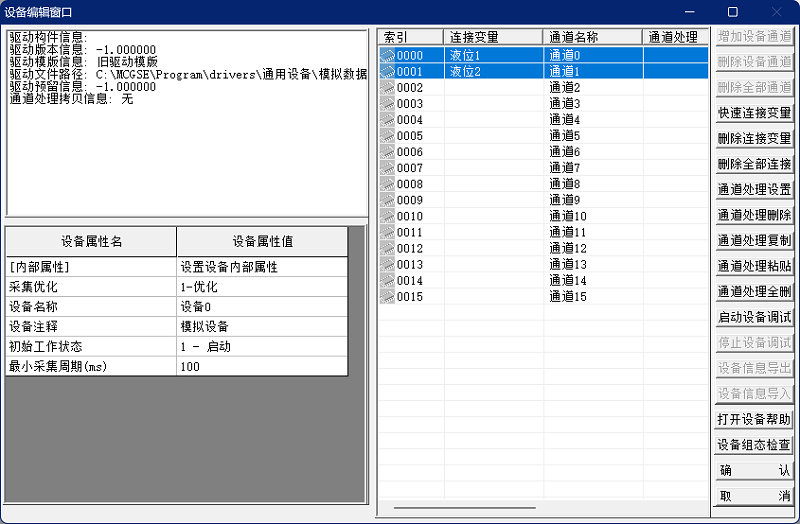

【连接变量】
编写控制流程

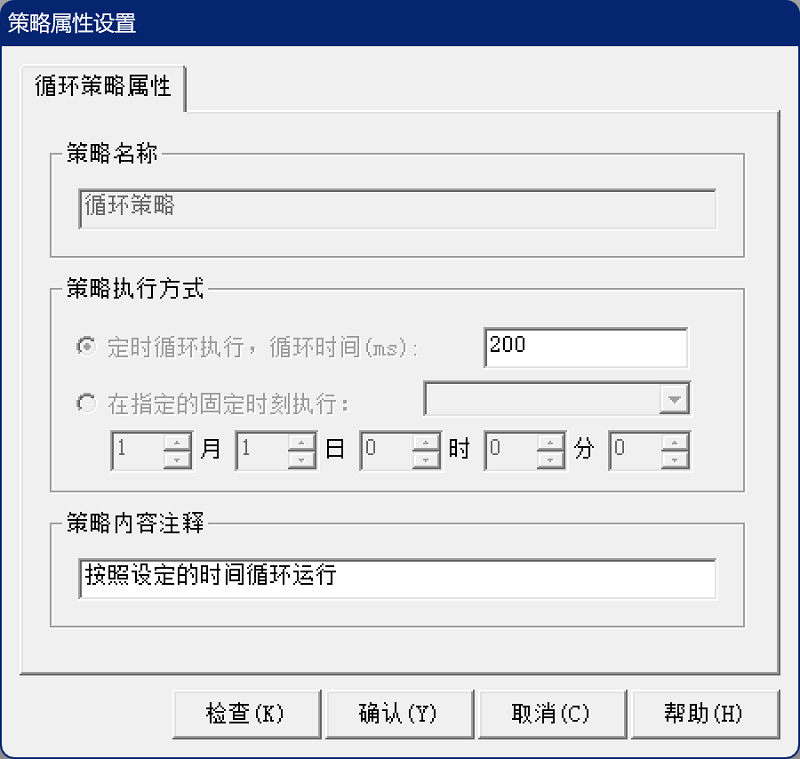

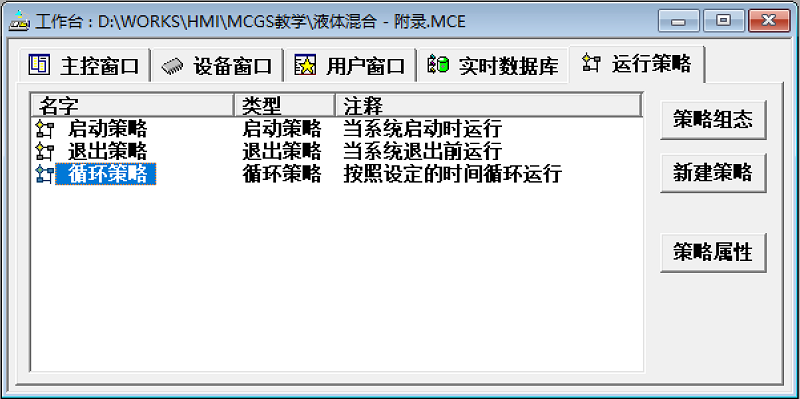

在“运行策略”中,双击“循环策略”进入策略组态窗口。双击 图标进入“策略属性设置”,将循环时间设为:200ms,按“确认”。

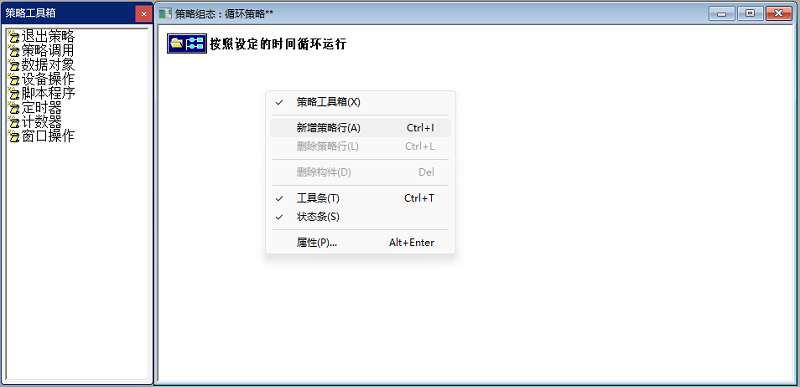

【增加一策略行】

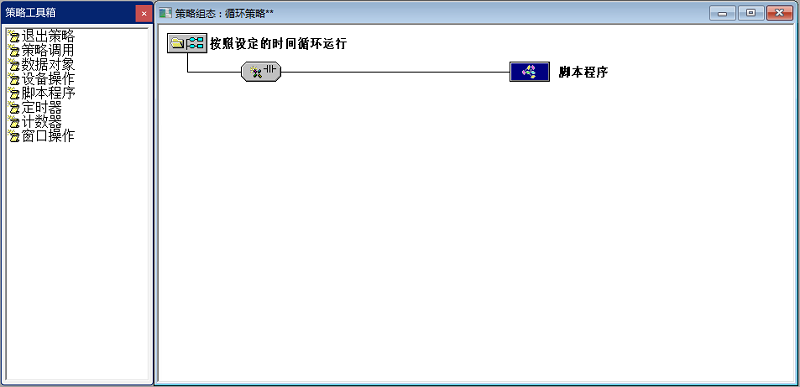

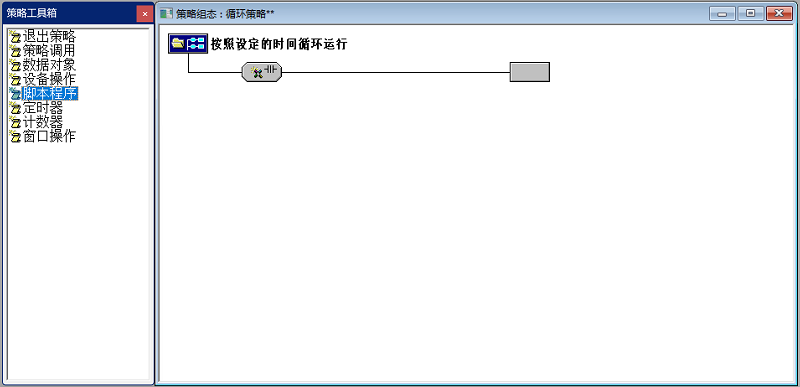

【添加脚本程序构件】

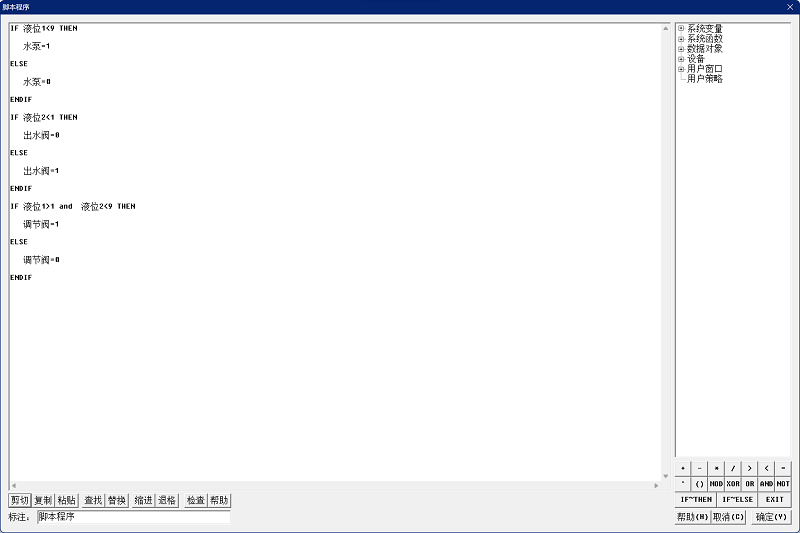

【进入脚本程序编辑环境,输入下面的程序】
修改脚本程序,最终完成以下演示的功能:
自动运行演示:
参考脚本程序
