学习要求2：脚本程序的编写及应用（实例1）

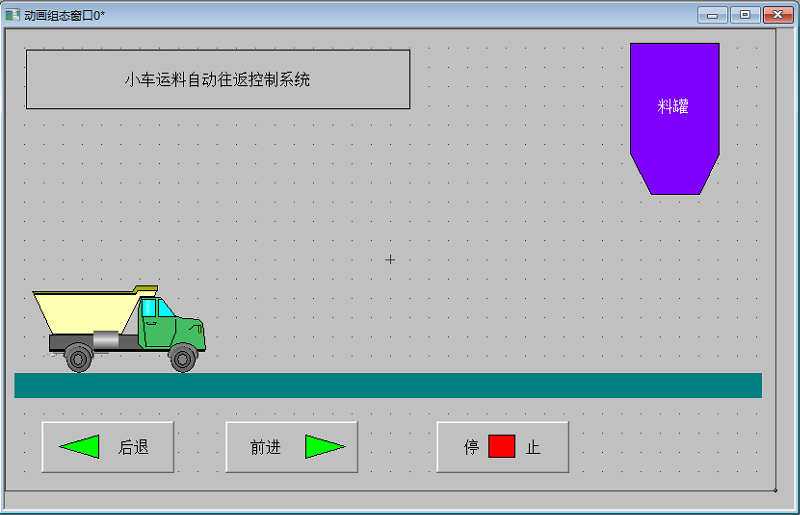

• 设计完成使用触摸屏控制的小车往返控制系统


控制说明：
1. 按下前进按钮时，小车从左边移动到右边停止；
2. 按下后退按钮时，小车从右边移动到左边停止。
3. 按下停止按钮时，小车停止。


• 步骤提示

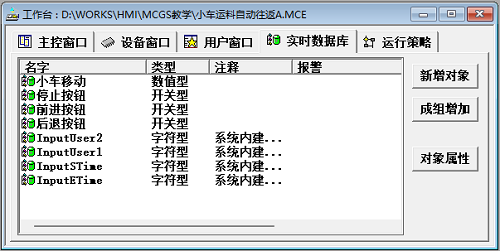

1. 建立数据对象

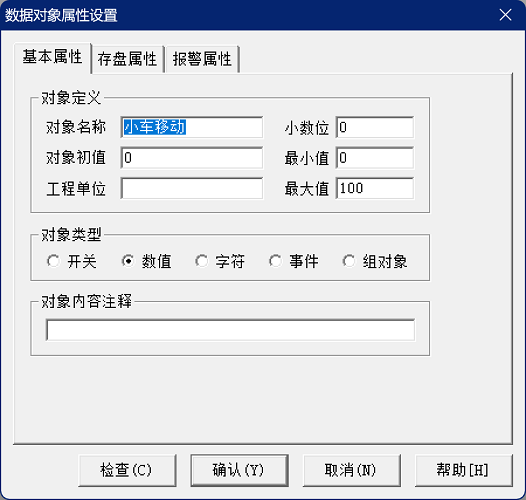

2. 设置小车移动的最小值和最大值

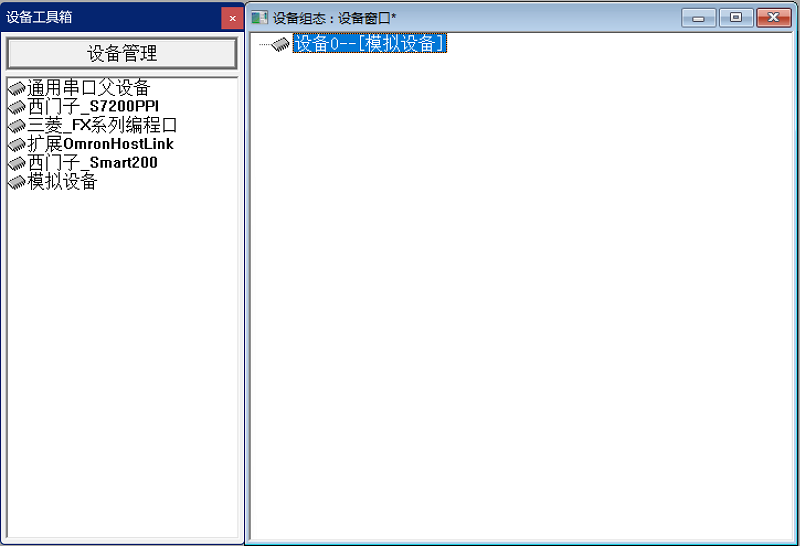

3. 添加设备

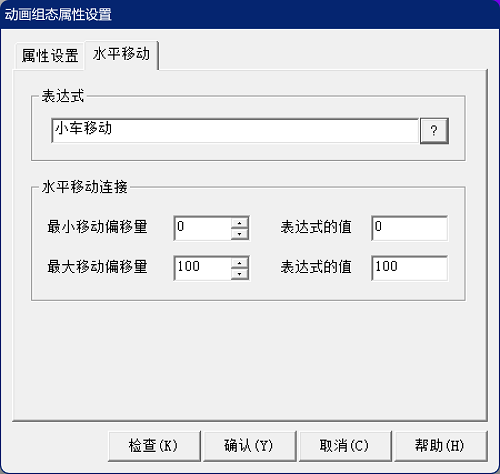

4. 对组件进行动画连接（调整“最大移动偏移量”数值使小车能移动到屏幕最右边）


5. 对按钮进行功能设置
1. 设置前进按钮为按下时对数据对象（前进按钮）置“1”，抬起无功能操作；
2. 设置后退按钮为按下时对数据对象（后退按钮）置“1”，抬起无功能操作；
3. 设置停止按钮为按下时对数据对象（停止按钮）置“1”，抬起时对数据对象（停止按钮）清“0”。

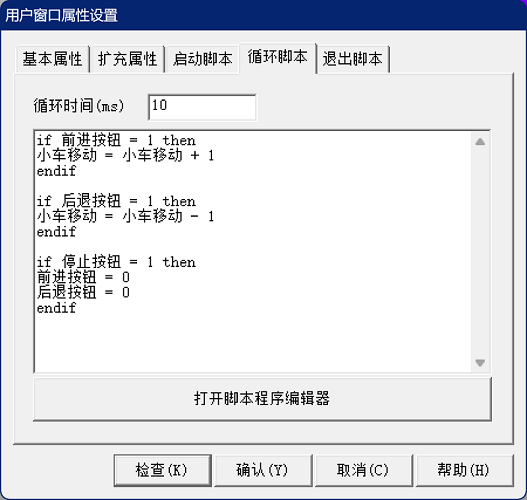

6. 编写循环执行的脚本【参考脚本（无自动停止功能）】

---
