学习要求4：PLC与触摸屏控制实训1

• 在MCGS软件中完成与PLC通信的端口设置
1. 打开设备窗口

2. 添加通用串口父设备

3. 在通用串口父设备下添加西门子_S7200PPI端口 [对话框点击“是（Y）”]

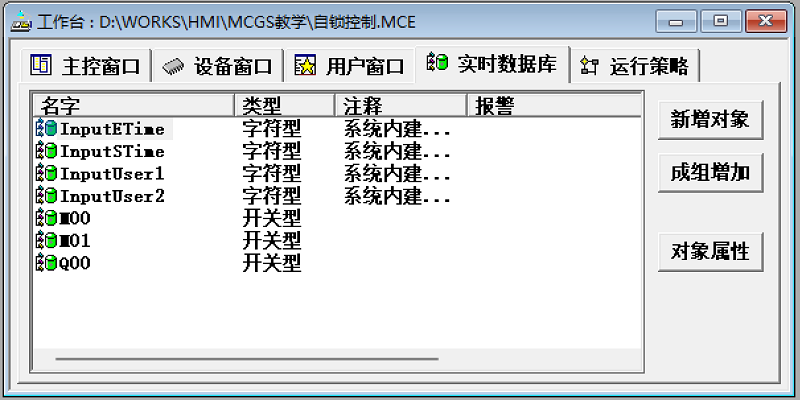

• 在MCGS软件中完成实时数据库设置

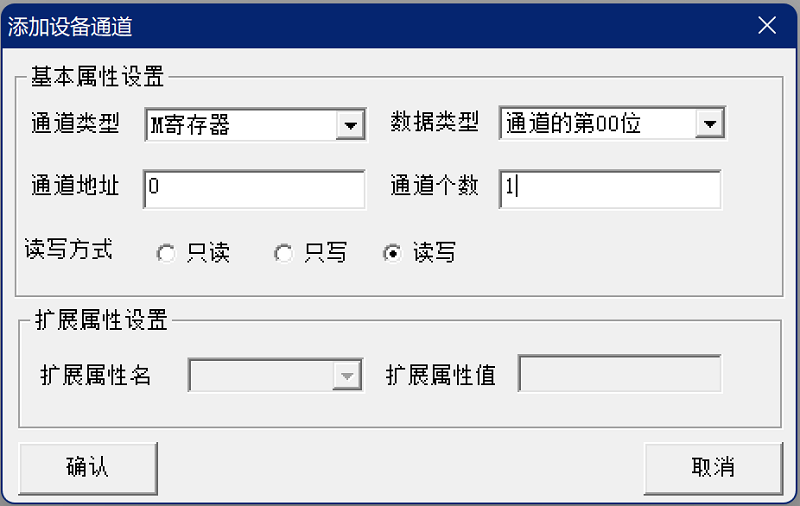

1. 建立开关型（读写）变量M00和M01与分别与PLC的M0.0和M0.1关联

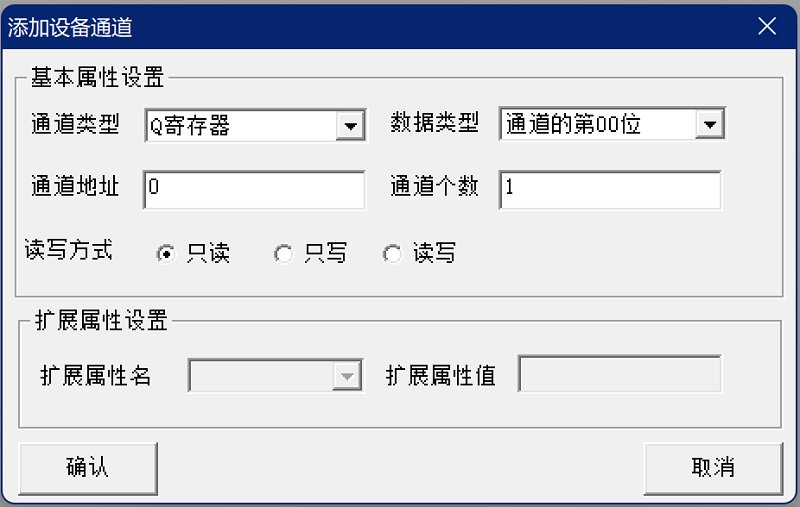

2. 建立开关型（只读）变量Q00与PLC的Q0.0关联

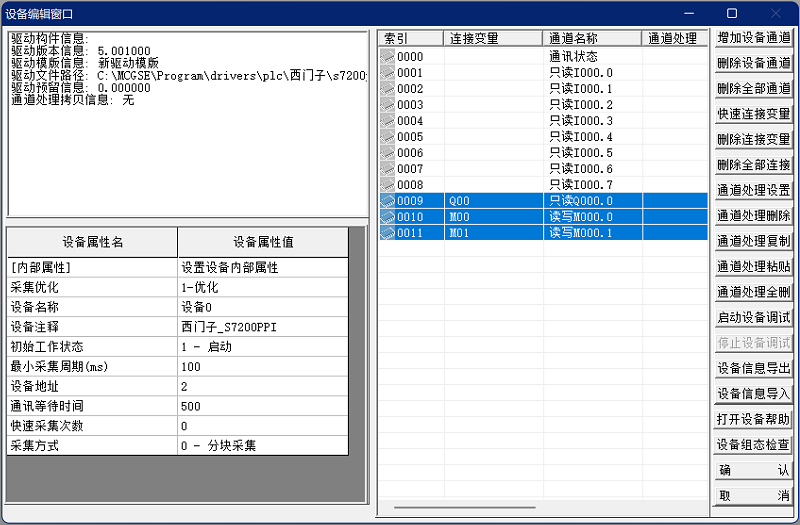

3. 双击设备窗口中的西门子_S7200PPI打开设备编辑窗口添加所需要的设备通道并与变量连接

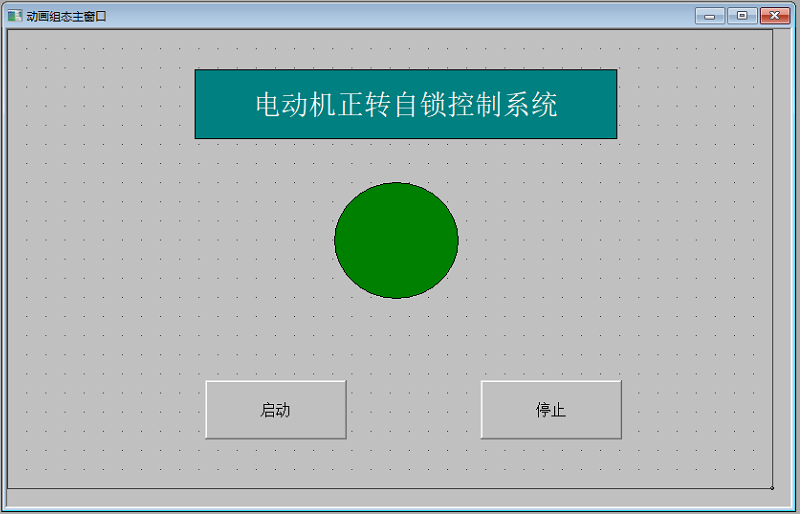

• 新建用户窗口并设计按钮与指示灯

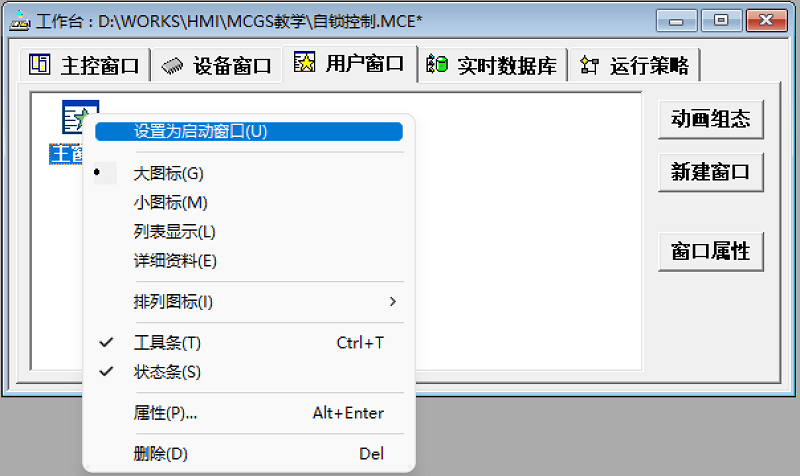

1. 新建主窗口并设置为启动窗口

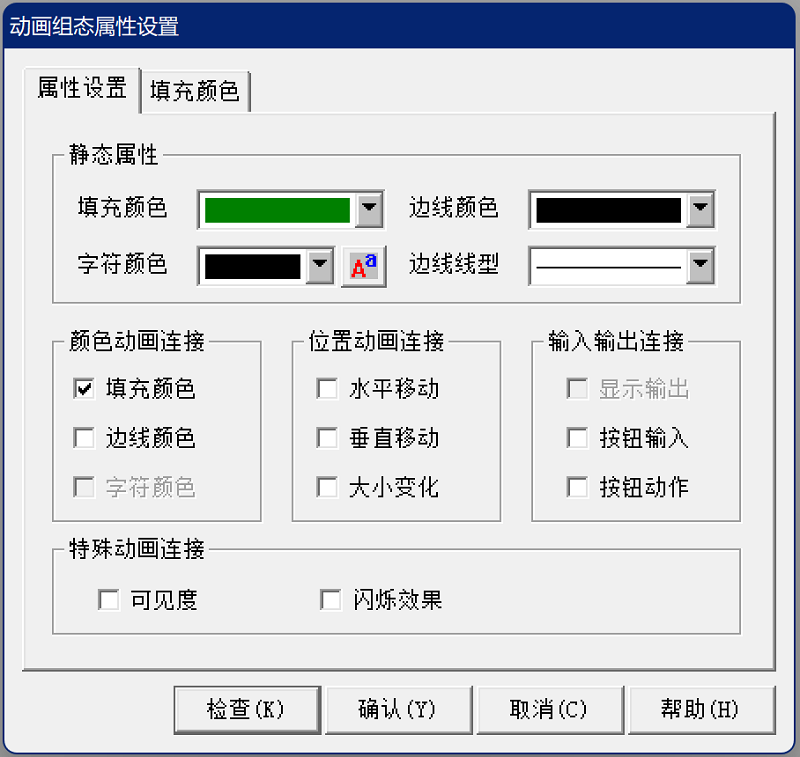

2. 将指示灯与变量Q00用填充颜色属性关联

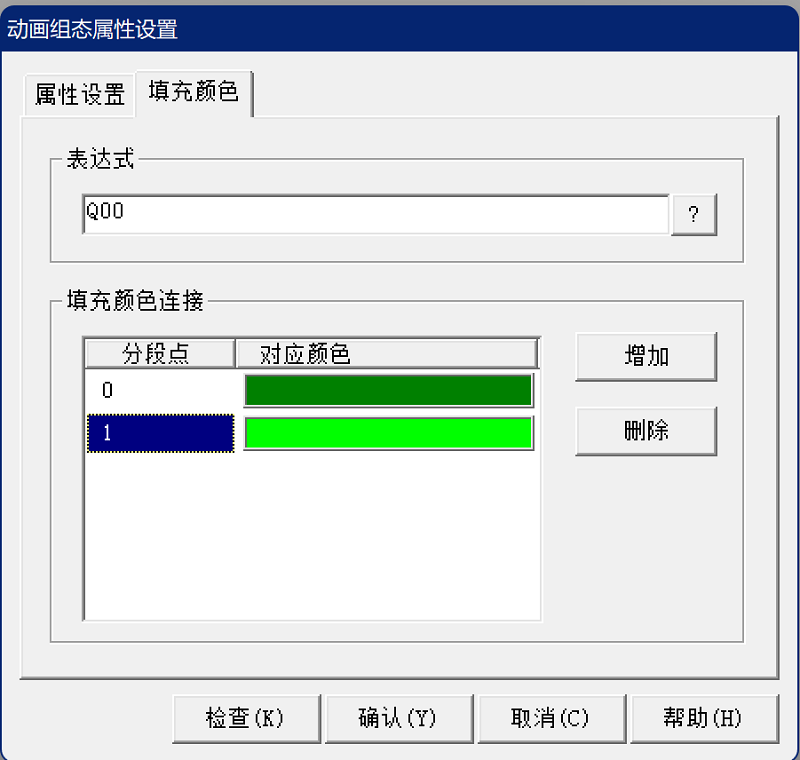

3. 定义填充颜色的属性

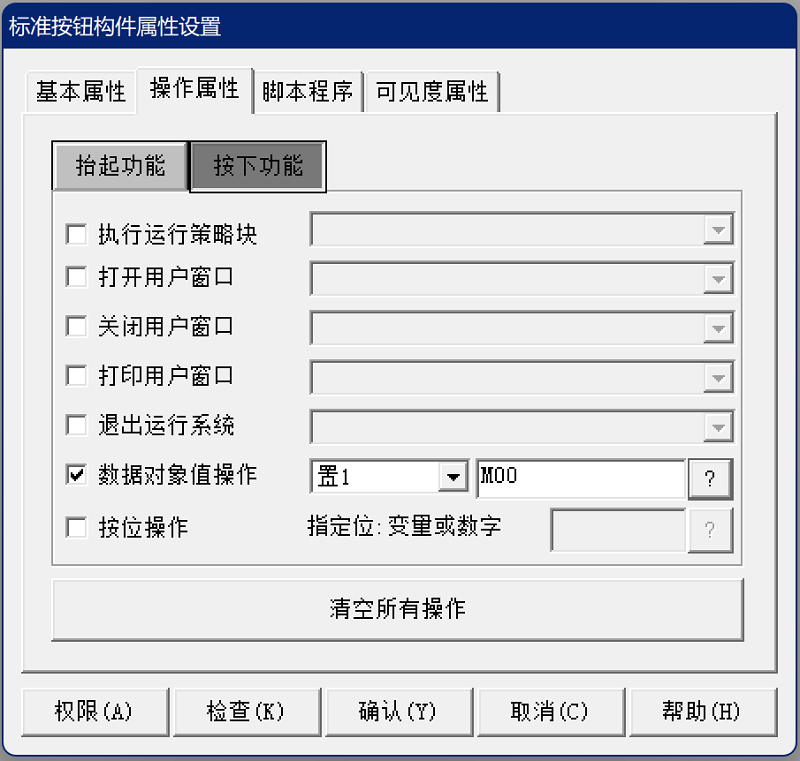

4. 设置启动按钮在按下时对变量M00置1

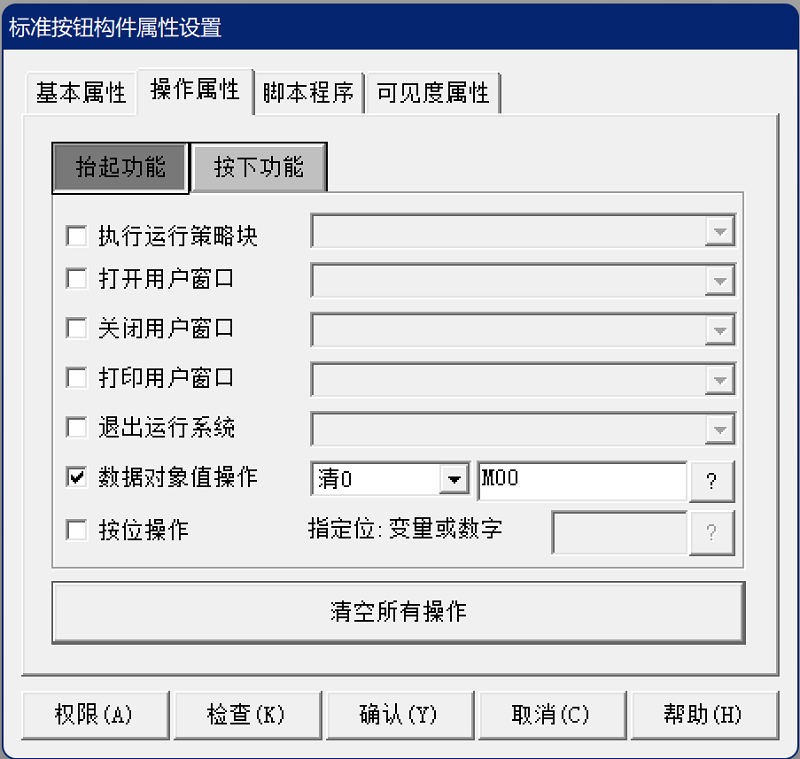

5. 设置启动按钮在抬起时对变量M00清0

• 以相同方式设置停止按钮对变量M0.1的操作
• 将工程下载至触摸屏

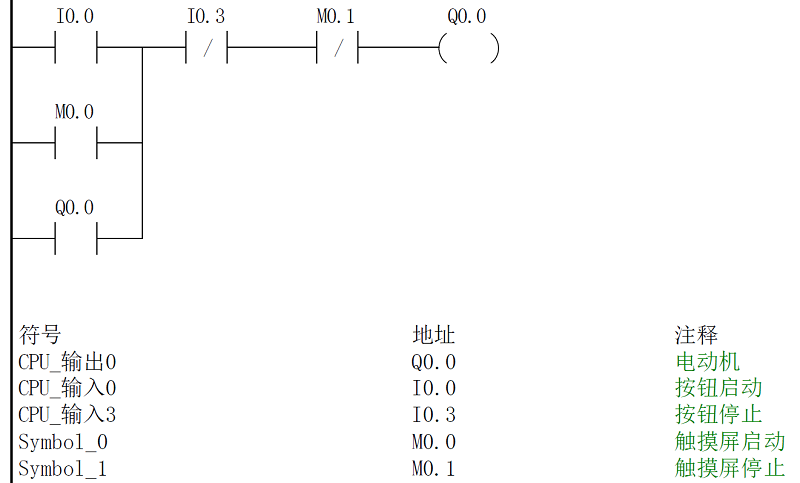

• 编写PLC自锁控制程序并下载到PLC

• 调试控制系统是否能够正常工作

---
